高压电动机软起动柜在电力系统中的应用
高压电动机软起动柜是电力系统中用于大功率电机平滑启动、保护和控制的关键设备，广泛应用于工业、能源、市政等领域。以下是其在电力系统中的详细应用及技术解析：
1. 核心应用场景
(1) 工业领域
水泵/风机系统
解决大功率水泵/风机直接启动时的水锤效应和机械冲击
典型参数：6kV/10kV，功率500~5000kW
案例：某污水处理厂4台1600kW离心泵采用晶闸管软起，启动电流从6In降至2.5In
压缩机/破碎机
避免重载设备启动时电网电压骤降（≤15%额定电压）
特殊设计：带转矩控制功能（启动转矩可调20%~80%）
(2) 能源领域
火电厂辅机系统
给水泵（10kV/4500kW）软启动减少厂用电冲击
与DCS系统联动，实现远程启停控制
输煤皮带机
多电机同步软启动（3台800kW电机，速度偏差≤2%）
防打滑控制算法
(3) 市政工程
地铁通风系统
隧道风机（10kV/1250kW）分级软启，避免气流突变
配合BAS系统实现智能调度
自来水厂
高压潜水泵软启动延长机械密封寿命30%以上
2. 技术方案对比
| 类型 | 晶闸管软启 | 磁控软启 | 液态软启 | 变频软启 |
|---|---|---|---|---|
| 电压等级 | 6~15kV | 6~10kV | 3~15kV | 0.4~15kV |
| 启动电流 | 1.5~3.5In | 2~4In | 2.5~4In | 1~1.5In |
| 转矩控制 | 精确可调 | 阶梯调节 | 线性调节 | 无级调节 |
| 维护成本 | 较高（需散热） | 低 | 中（电解液更换） | 最高 |
| 典型应用 | 精密设备 | 重载设备 | 恶劣环境 | 需调速场合 |
3. 关键功能与技术参数
(1) 核心功能
电压斜坡控制：0~100%Un可调，斜率0.5~60s
电流限制：1.5~4.5In可设（符合GB/T 14549电能质量要求）
突跳启动：针对静摩擦大的负载（如球磨机）
智能保护：
欠压/过压（±15%Un）
相序检测（错相保护）
热过载反时限保护（I²t特性）
(2) 典型参数
| 项目 | 参数要求 |
|---|---|
| 额定电压 | 6kV/10kV（最高15kV） |
| 额定电流 | 200~5000A |
| 启动时间 | 5~60s（可编程） |
| 防护等级 | IP42（柜内）/IP54（户外） |
| 通讯接口 | Profibus-DP/Modbus RTU |

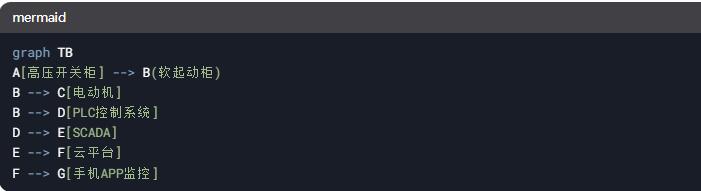

4. 系统集成方案
典型配置：
10kV/2500kW压缩机系统
晶闸管软启柜（带旁路接触器）
综合保护装置（Micom P342）
光纤测温系统（实时监测晶闸管温度）
5. 选型计算示例
已知条件：
电机参数：10kV/1800kW，启动电流倍数6In
电网要求：启动压降≤10%
计算过程：
额定电流：In=3×10×0.851800=122A
允许启动电流：Ist≤6%10%×122=203A（1.66In）
选型：选择限流2.5In的磁控软启动柜（实际启动电流305A）
校验：电压降 ΔU≈122305×6%=15% → 需加装SVG动态补偿
6. 运维要点
| 项目 | 标准要求 | 检测方法 |
|---|---|---|
| 晶闸管状态 | 导通压降≤1.2V | 红外热像仪 |
| 绝缘电阻 | ≥100MΩ（2500V兆欧表） | 离线检测 |
| 冷却系统 | 风速≥2m/s（强迫风冷） | 风速计测量 |
| 接触器触头 | 磨损量≤3mm | 游标卡尺测量 |
7. 行业发展趋势
智能化升级：
集成IoT模块（4G/5G远程监控）
AI预测性维护（基于振动+温度数据分析）
新型拓扑结构：
矩阵式固态软启动（取消旁路接触器）
碳化硅（SiC）器件应用（损耗降低60%）
绿色设计：
能效等级IE4（符合IEC 60034-30-1）
无电解液环保型液态软启

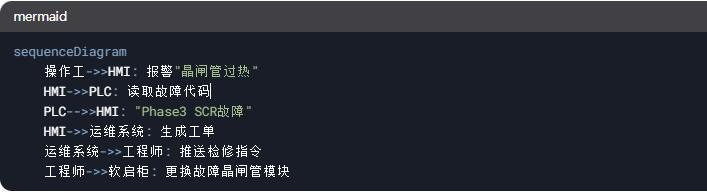

8. 典型故障处理
9. 总结
✅ 核心价值：平衡电网冲击与设备寿命的最优解
✅ 技术选型：晶闸管方案占市场70%（2023年数据）
✅ 创新方向：数字化、高频化、高可靠性设计
高压软起动柜通过柔性启动技术，在电力系统中实现：
电网侧：电压闪变控制在3%以内（优于GB/T 12326标准）
设备侧：机械冲击降低50%~80%
能效管理：相比直接启动节电15%~30%（启动过程）
随着"双碳"目标推进，高压软启技术正向着更高能效、更智能、更紧凑的方向发展，成为现代电力系统不可或缺的电机控制设备。
