高压固态软起动装置在工业上的应用

高压固态软起动装置（通常指6kV/10kV电压等级）作为现代工业电机控制的关键设备，通过晶闸管相位控制技术实现电动机的平滑起动和停止，广泛应用于各类重载工业场景。以下是其在工业领域的深度应用解析：

1. 核心应用场景与典型案例

(1) 矿山与冶金行业

• 球磨机控制

• 问题：直接启动导致齿轮箱冲击损坏（峰值转矩达300%额定值）

• 方案：采用转矩闭环控制软启，启动转矩限制在80%Te

• 效果：齿轮寿命延长2倍（某铜矿实际运行数据）

• 矿井提升机

• 防爆设计（Ex d IIC）

• 双冗余晶闸管组（MTBF＞100,000小时）

• 特殊要求：

• 参数：10kV/2500kW，启动时间60秒可调

(2) 石油化工

• 离心式压缩机

• 集成喘振预测算法

• 316L不锈钢柜体+IP65防护

• 需克服气体喘振效应

• 防腐蚀设计（H₂S环境）

• 技术难点：

• 创新方案：

• 管道输油泵

• 6kV/1800kW电机

• 带能量回馈的软启装置（节电率18%）

• 典型配置：

(3) 电力与能源

• 火电厂引风机

• 数据对比：

  启动方式	电流冲击	电网压降	机械振动
  直接启动	6.5In	12%	8mm/s
  固态软启	2.8In	4%	3mm/s

• 核电站循环水泵

• 抗震等级IEEE 344 Class 1E

• 故障安全模式（Fail-Safe）

• 安全要求：

2. 关键技术解析

(1) 先进控制算法

• 自适应电压斜坡：

• 根据负载惯量动态调整斜率（0.1~1.0V/s）

• 转矩脉动抑制：

• 采用SVPWM调制技术，谐波含量＜5%

(2) 功率器件创新

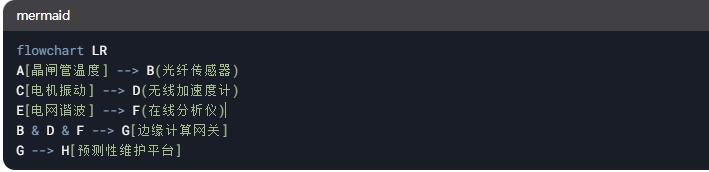

(3) 智能监测系统

3. 选型设计要点

(1) 关键参数计算

• 启动电流估算：
  $I_{st}=K\times \frac{P}{\sqrt{3}\times U\times \cos \varphi }$
  （K=1.5~4.5，重载取高值）

• 散热设计：
  需满足：$P_{loss}=1.2\times V_{TM}\times I_{T(RMS)}＜P_{cooling}$

(2) 典型配置单

4. 行业前沿发展

• 数字孪生应用：

• 建立电机-软启系统虚拟模型，实时优化启动曲线

• 宽禁带器件：

• GaN器件使开关频率突破50kHz（传统SCR仅100Hz）

• 云边协同：

• 边缘计算单元本地快速控制，云平台集中能效管理

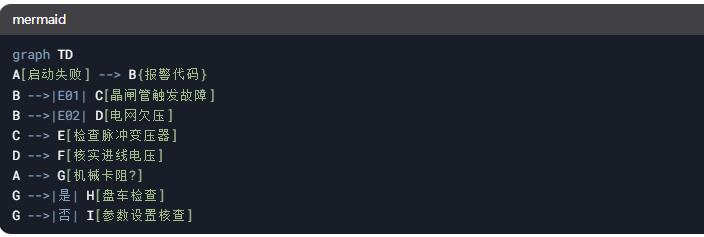

5. 故障诊断树

6. 经济效益分析

某钢铁厂轧机电机改造项目：

• 投资：2台10kV/4000kW固态软启（￥280万）

• 收益：

• 年减少齿轮箱维修费￥75万

• 电网容量费降低￥36万/年

• 回收周期：2.8年

7. 总结

高压固态软起动装置通过半导体功率控制+智能算法，在工业领域实现：
✅ 设备保护 - 机械冲击降低50%~70%
✅ 电网友好 - 启动压降控制在5%以内
✅ 能效提升 - 相比星三角启动节电20%~40%

随着工业4.0推进，新一代装置正呈现高频化、数字化、集成化三大趋势，成为智能工厂动力系统的核心控制单元。选型时需重点关注负载特性匹配与智能运维功能，以最大化全生命周期价值。
